جرثقیل دریایی بوم ثابتنوعی جرثقیل دریایی است که دارای الفجعبه{0}}نوع ساختار بومبا بوم ثابت و سفت (غیر-تاشو و غیر تلسکوپی)، که برای کشتی‌ها و سکوهای دریایی اعمال می‌شود.
ساختار جرثقیل دریایی بوم ثابت

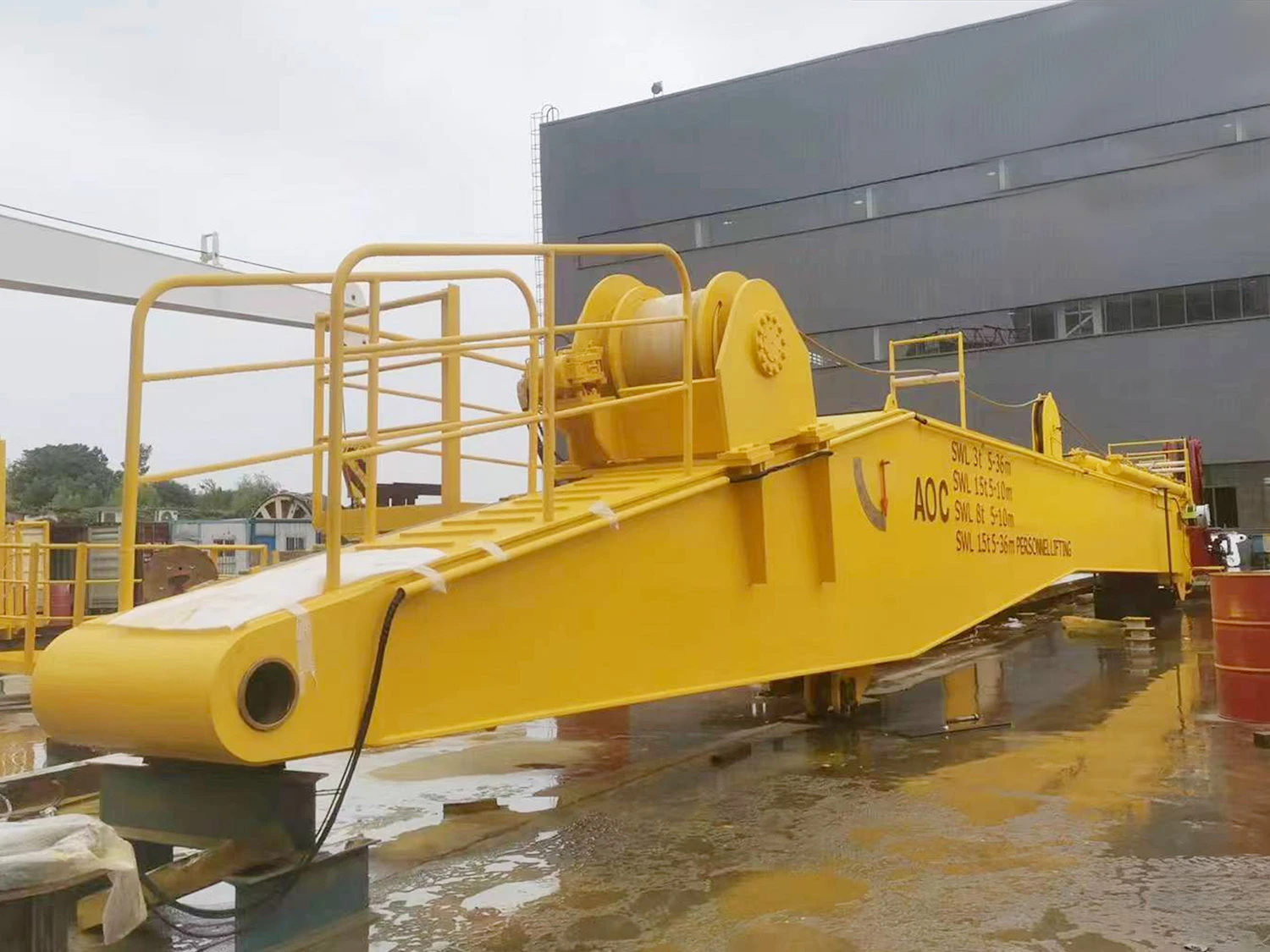

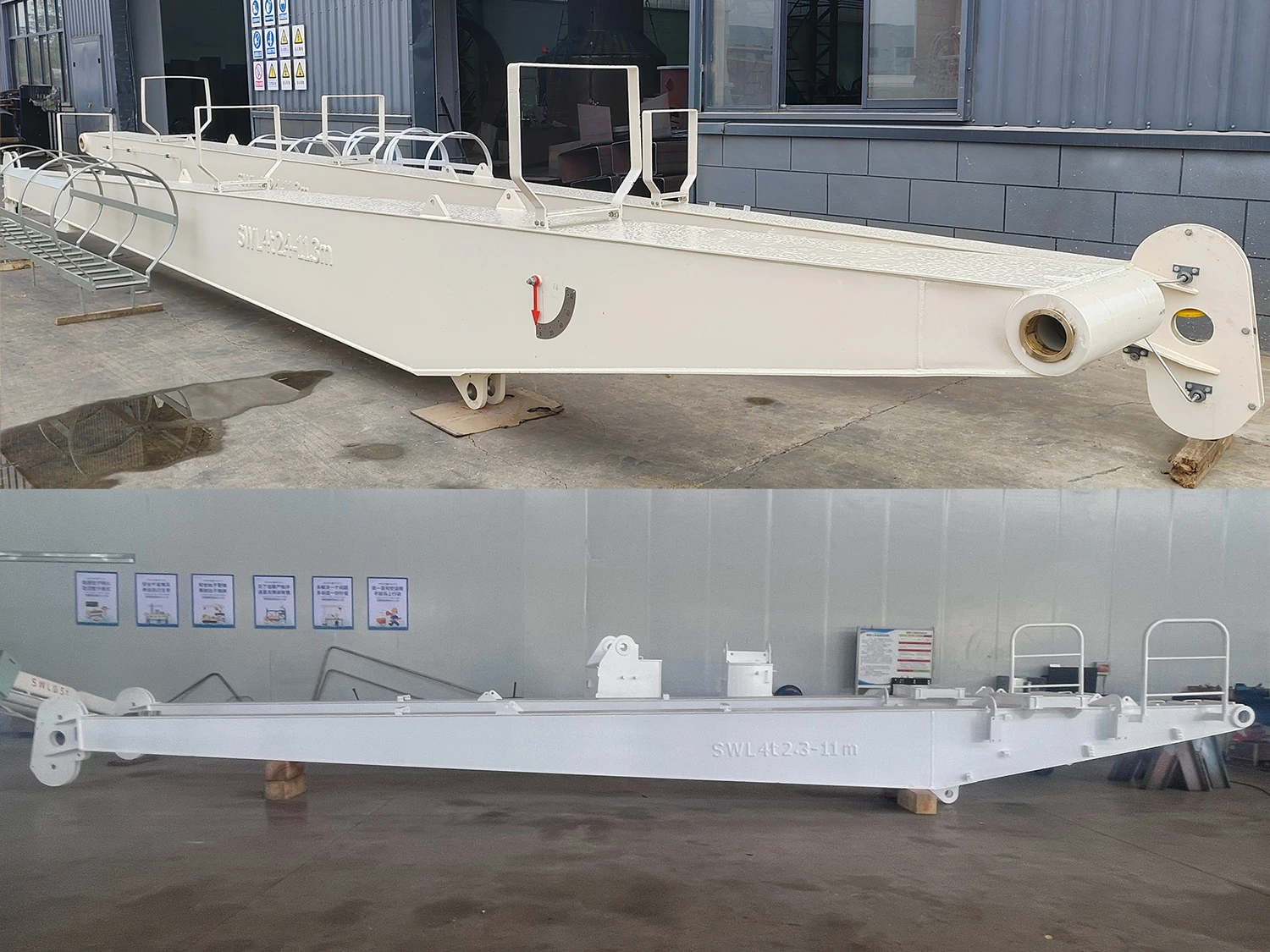

بوم: ساختار جعبه فولاد آلیاژی با استحکام بالا- که با جوشکاری انتگرال/قطعی تشکیل شده است، با پایداری ساختاری بالا و ظرفیت باربری قوی-.
مکانیسم بالابر: اجزای اصلی شامل موتور، ترمز، کاهنده، درام و سیم طناب فولادی است. موتور چرخش درام را از طریق کاهنده به حرکت در می آورد. بلند کردن/کاهش محموله با کنترل جمع شدن و رها کردن طناب سیم برای جابجایی صاف انجام می شود.
مکانیسم چرخشی: متشکل از یاتاقان چرخان و دستگاه درایو چرخان. یاتاقان ساختار فوقانی و پایه را به هم متصل می کند و در برابر نیروی محوری / شعاعی بزرگ و لحظه واژگونی مقاومت می کند. دستگاه درایو چرخش 0 تا 360 درجه افقی بوم را قادر می سازد تا نیازهای جابجایی بار چند موقعیت-را برآورده کند.

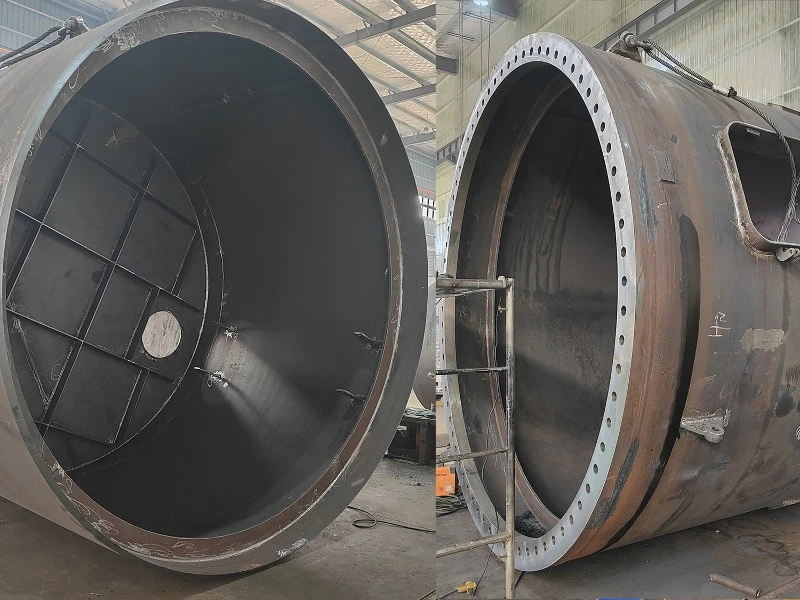

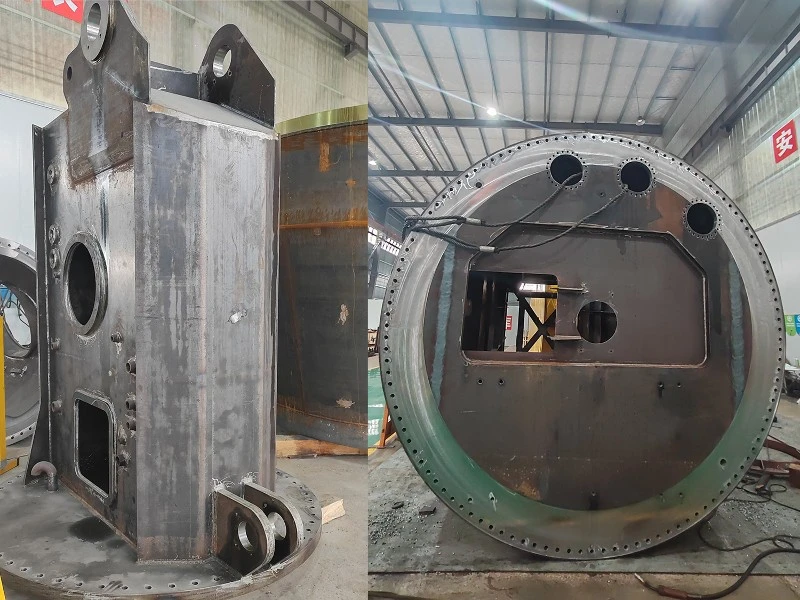

پایه: قاب سازه فولادی، بر روی عرشه کشتی / سکوی دریایی با پیچ / جوش ثابت شده است. این پایه پشتیبانی پایدار جرثقیل است که تمام مکانیزم ها و تجهیزات روی آن نصب شده است.
سیستم کنترل الکتریکی: متشکل از کنسول، مبدل فرکانس، کنترل کننده PLC، سنسورها و غیره است. PLC دقیقاً سرعت و جهت موتور را با ترکیب دستورات کنسول با-بازخورد حسگر زمان واقعی تنظیم می‌کند و به کنترل دقیق- بالا بردن، چرخاندن و سایر حرکات دست می‌یابد.
حالت های رانندگی: درایو الکتریکی و درایو هیدرولیک. درایو الکتریکی دارای عملکرد پایدار، نویز کم و دقت کنترل بالا است. درایو هیدرولیک دارای نیروی خروجی زیاد، حرکت انعطاف پذیر و تنظیم سرعت بدون پله است که با شرایط کاری مختلف سازگار است.
داده ها

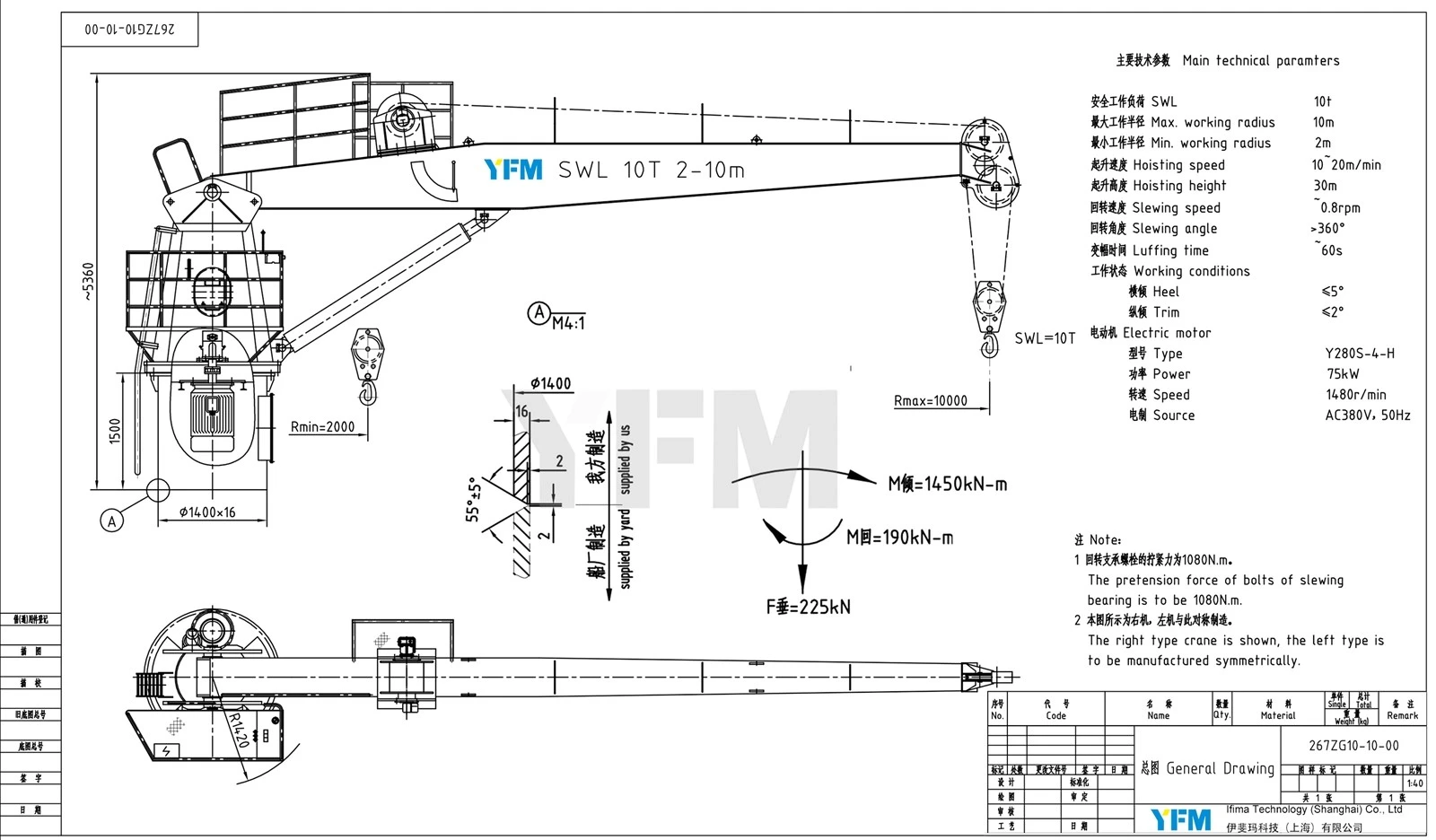

YFM خدمات سفارشی ارائه می دهد. در زیر طرح پیشنهادی و پارامترهای کلیدی برای a آورده شده استجرثقیل دریایی بوم ثابت 10T@2~10m، که می تواند با توجه به نیازهای واقعی تنظیم شود.
پارامترهای فنی اصلی
| SWL | 10t | شرایط کار | پاشنه | کمتر یا مساوی 5 درجه |
| حداکثر شعاع کار | 10m | برش بزنید | کمتر یا مساوی 2 درجه | |
| حداقل شعاع کار | 2m | دمای عملیاتی | -20 درجه ~+30 درجه | |
| سرعت بالا بردن | 10 تا 20 متر در دقیقه | موتور الکتریکی | تایپ کنید | Y280S-4-H |
| ارتفاع بالابر | 30m | قدرت | 75 کیلو وات | |
| سرعت چرخش | ~ 0.8 دور در دقیقه | سرعت | 1480r/min | |
| زاویه چرخش | 360 درجه | منبع | AC380V، 50Hz، 3P | |
| زمان لوفینگ | ~60s | حفاظت | IP56 | |
| استاندارد طراحی و ساخت | CCS، ISO | کلاس عایق | F |
ویژگی های جرثقیل دریایی بوم ثابت
جعبه{0}}ساختار بوم سفت و سخت با پایداری بالا
سیستم کنترل هیدرولیک برای دقت بالا
اجزای ساختاری کلیدی و قطعات در معرض همه با فرآیندهای ضد خوردگی سنگین (مانند-گالوانیزه گرم،-روکش دریایی با عملکرد بالا) درمان می‌شوند.
قطعات اصلی هیدرولیک و الکتریکی که از پارکر، ABB، زیمنس و سایر برندهای معروف به کار گرفته شده است.
کلاس حفاظت الکتریکی IP56
طراحی مدولار برای جایگزینی آسان نقاط تعمیر و نگهداری به راحتی قابل دسترسی است
شیرهای کنترلی با برچسب واضح برای عملکرد ساده
میدان دید وسیع در موقعیت عملیاتی
قابل استفاده برای عملکرد فوق العاده-بالا/فوق العاده-در دمای پایین
چندین دستگاه ایمنی: مانند حفاظت اضافه بار، قفل هیدرولیک، پایین آوردن اضطراری و غیره.
کاربرد
جرثقیل دریایی بوم ثابت YFM معمولاً برای موارد زیر استفاده می شود:

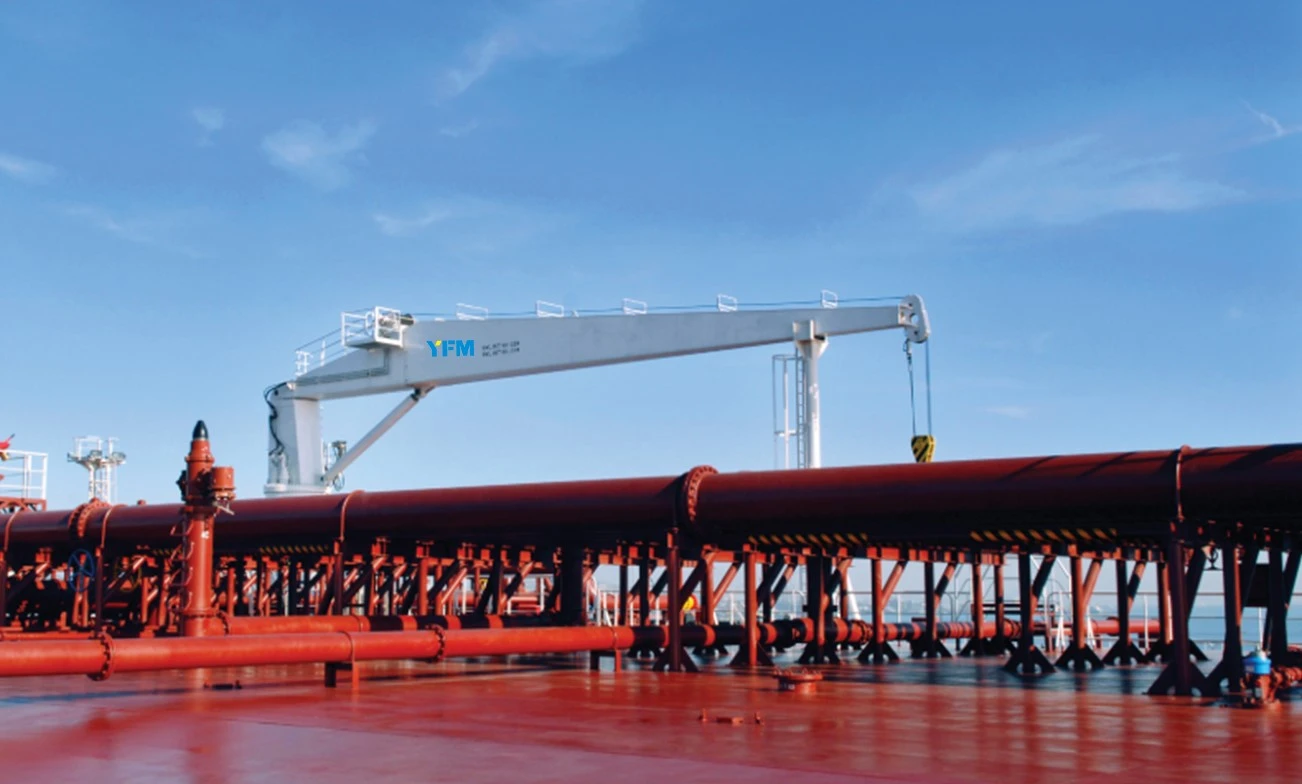

- عرشه کشتی: برای بالا بردن محموله های مختلف در حین عملیات بارگیری و تخلیه کشتی مانند جابجایی کالاهای فله بر روی کشتی های فله بر و بلند کردن کانتینرها در کشتی های کانتینری استفاده می شود.
- پایانه های بندری: قابل نصب بر روی اسکله برای کمک به کشتی ها در بارگیری و تخلیه بار و بهبود ظرفیت جابجایی بار در بنادر.

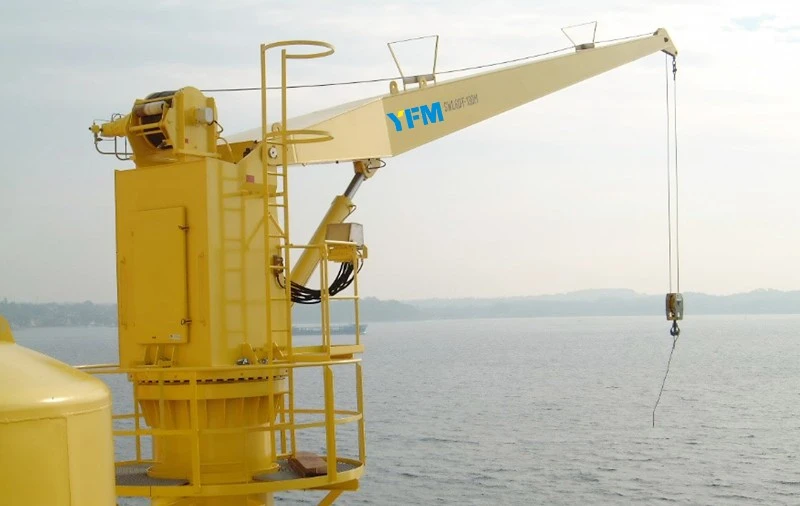

- Oپلتفرم های ffshore: در سکوهای نفتی فراساحلی، سکوهای نیروی بادی دریایی و سایر سایت ها برای بالا بردن تجهیزات و مواد و همچنین انجام کارهای نصب و نگهداری تجهیزات استفاده می شود.
مزایای ما
قابلیت طراحی غیر استاندارد سفارشی-
ما به طور کامل نیازهای متنوع انواع کشتی های مختلف را درک می کنیم،
تناژها و سناریوهای عملیاتی (مانند تامین مجدد محموله، بالا بردن تجهیزات، راه اندازی و بازیابی قایق های کوچک کاری). جرثقیل های دریایی ما می توانند باشندمهندسی و اقتباس شده استبا توجه به طرح خاص کشتی، فضای عرشه و بار کار ایمن (SWL)، ارائه راه حل های بهینه متناسب با نیازهای شما.
گواهینامه و تضمین انطباق
تمام محصولات با رعایت دقیق مشخصات مربوطه انجمن های طبقه بندی اصلی (مانند ABS، DNV، GL، CCS، و غیره) طراحی و تولید می شوند. برنامه های صدور گواهینامه نیز در دسترس هستند، که تمام موانع انطباق را برای پروژه های جدید کشتی سازی یا مقاوم سازی شما از بین می برد.
یک شریک حرفه ای، نه فقط یک تامین کننده
ما متخصص در تجهیزات بالابر دریایی،-همکاری حرفه‌ای کامل را ارائه می‌کنیم که شامل مشاوره فنی قبل از فروش،-راهنمای نصب در سایت و{3}}پشتیبانی فنی پس از فروش می‌شود.انتقال بدون درزتجهیزات از تحویل تا عملیات رسمی
برای عملیات دریایی، دو الزام اساسی ازقابلیت اطمینانوسازگاریبرای تجهیزات همیشه به پیچیده ترین چالش های فنی تبدیل می شود. جرثقیل های بوم ثابت ما به گونه ای طراحی شده اند که خودمان این پیچیدگی ها را بپذیریم و به شما تحویل دهیمابزار عرشه ساده، بادوام و قابل اعتماد.
از وب‌سایت رسمی ما دیدن کنید یا مستقیماً با ما تماس بگیرید تا راه‌حل‌ها و مستندات مناسب را بر اساس نوع کشتی خاص و نیازهای عملیاتی خود دریافت کنید.
